点群検査

Point Cloud module

スキャンデータを処理するための強力なアルゴリズムにより、
製造プロセスの品質と生産性の向上。

3D点群検査にMetrologを選ぶ理由

・強力な点群取得、処理、解析アルゴリズムにより、プロセスの初期段階で問題の修正および防止を実現

・全てのCMM及びロボットに搭載されたスキャナーに接続する事が可能

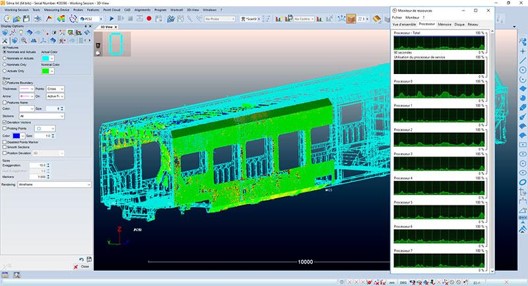

・点群を大量に間引かず、重い点群データの収集、解析

・規格に基づいた点群の解析

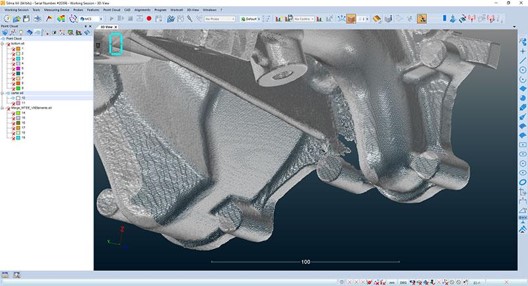

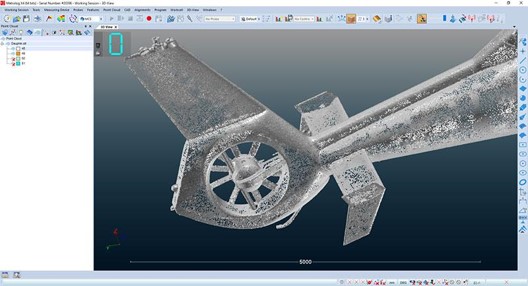

点群処理

・インポートに関する制限の排除

・ノイズ、外れ値の除去

・多機能なフィルタリング

・点群融合、スムージング

・様々な方法でのCADへのフィッティング
ex)オートフィット、ベストフィット、手動
点群から点群へのフィットetc.

メッシュ生成

・曲率に沿った穴埋め

・曲率に沿ったメッシュ生成

・測定ノイズ除去

・ノイズを間引きポリゴンの再構築

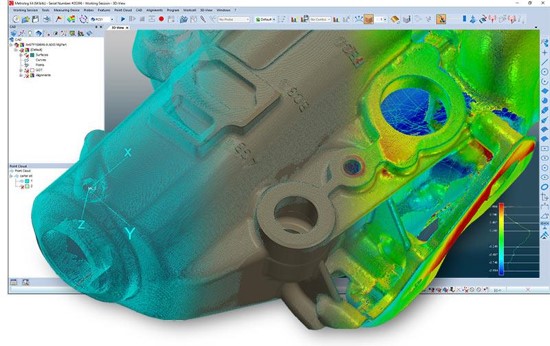

3D検査

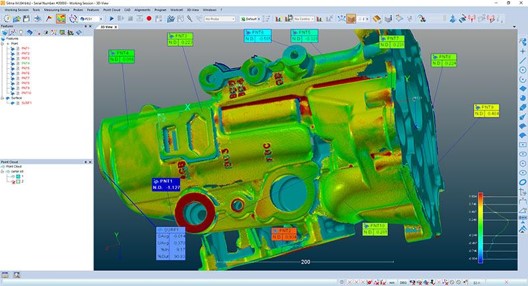

・表面、輪郭の比較

・可変スケールのカラーマッピング

・手動取得アシスタント

・測定/定義/構築を1つの画面で

・要素抽出から幾何公差を自動適用

・厚み測定

CADの準備と試作品の構築

・簡単な表面構成の為の最良な形状抽出

・セクション計算

インポート形式： CATIA V5、IGS、STEP
VDA、SET、Pro-E、NX
Unigraphics etc.

エクスポート形式：市場の全ての可能な形式
