MSSX

入退セキュリティシステム「MSSX」は、フィジカルセキュリティ分野の製品で、管理対象エリアにおける人の入退履歴等を管理するソフトウェアから構成されています。
セキュリティ端末は、オフィスビル、工場、研究所等の施設における電気錠、車両ゲート等の機器を制御し、個人認証として、非接続ICカード、生体認証などの多様な方式に対応しています。

入退セキュリティシステム MSR Security Executive

MSSX

システム特徴

  1. 入退許可レベルに応じたサービスの提供
    ・敷地、建屋、部屋などのセキュリティ対象エリア毎に入退許可レベルを設定
  2. 豊富な入退データの履歴管理機能
    ・セキュリティ機器を通過した全ての履歴データ管理
    ・最早入場者、最遅退場者の日時検索
  3. ネットワーク(広域/ローカル)による事業拠点の一括集中管理
    ・本社、営業所、工場、研究所など異なる事業拠点の一括集中管理
    ・同一敷地内、或はオフィスビルに同居するグループ会社の一括集中管理
    ・事業拠点毎に異なる勤務カレンダーに対応
    ・事業所間の移動にも同一カードで対応
  4. 出退勤管理システムTIME-3Xとの容易な連携
    ・組織変更、人事異動による社員データの一括更新
  5. 多様な認証方式の提供
    ・非接触ICカードリーダ(FeliCa、MIFARE)
    ・UHFリーダ(注1)
    生体認証装置

    テキスト ボックス: (注1) 高出力UHFリーダを設置する場合には、構内無線局免許申請が必要です。

  6. 運用を重視した実務型製品サービス
    ・運用組織図、業務フロー、申請書のテンプレートetc.
    ・充実した事前トレーニングと保守運用サービス
  7. コストパフォーマンスの追求
    ・豊富な基本機能(パッケージ機能)とシステムパラメータによる簡易設定
    ・お客様固有の要望を実現するパッケージベースのSI(システムインテグレーション)サービス
  8. レイアウトをベースにしたビジュアルインタフェース
    ・対象エリアや機器配置の可視化
    ・人の物理的位置の可視化

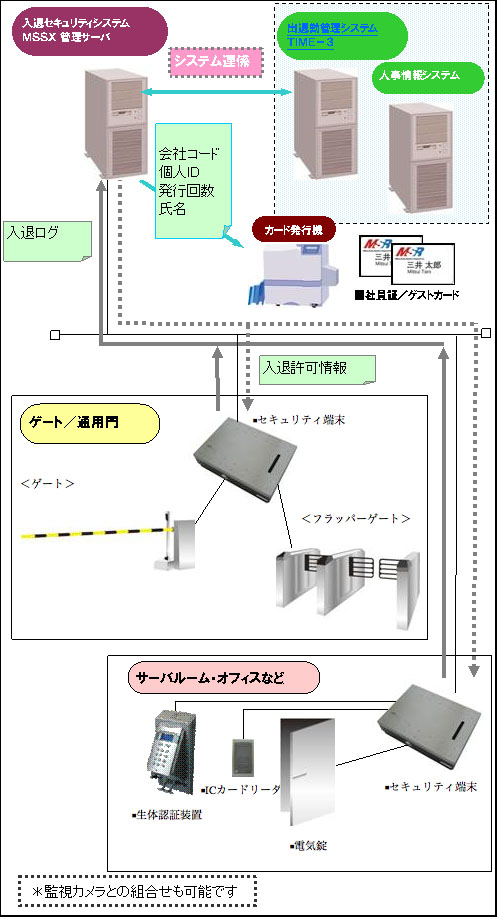

システム構成

システム構成

ソフトウェア機能

  1. 監視対象エリア機能
    ・対象エリア毎に入退許可を設定できます。
    ・対象エリア間の親子関係を定義し、通過順番と通過できるルートも管理できます。
  2. 入退許可レベル機能
    ・カレンダー・時間帯入退許可設定、アンチパスバック設定、ツーパーソン設定、ルートトラップ設定など細かな設定が可能です。
  3. カード発行・回収機能
    ・カード発行、再発行管理から回収、未回収カードの管理も行えます。
  4. 来訪者管理機能
    ・来訪者登録、カード貸し出し/返却の管理が行えます。また未返却の検索や、履歴検索も行えます。
  5. 入退履歴管理
    ・各種履歴管理・検索が行えます。(対象エリア入退、来訪者入退、在所者、最早/最遅者、異常入退者)
  6. 状態監視機能
    ・各種機器のモニタを行い、異常な状態を監視することが出来ます。
    ・異常機器の交換は必要な設定(通行許可、など)をサーバーからダウンロードし復旧時間を短縮できます。
  7. エリアレイアウト機能
    ・レイアウト機能では、各種機器の配置、状態監視をビジュアルに表示します。

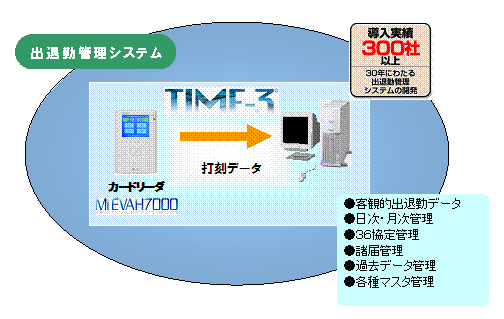

  8. システム連係機能
    ・出退勤管理システム『TIME-3X』と連携することにより、一歩先の労務管理・就業管理に役立ちます。

システム連係機能

  • 仕様および記載内容は事前に予告なしに変更することがあります。
  • 使用されている製品の写真は、出荷時のものと一部異なる場合があります。
  • 『MSSX』は、MSR Security Executive の略です。
  • 『TIME-3X』は、三井E&Sシステム技研株式会社の登録商標です。(登録商標第4946407号)
  • 登場する会社名、製品名は各社の商標または登録商標です。

セキュリティ端末

セキュリティ端末

セキュリティ端末・・・仕様(MiSECT-C10)
通信I/F LAN x1 10BASE-T/100BASE-TX
認証機器I/F カードリーダ×2 RS485/RS232C、FeliCaリーダ、UHFと接続
カードリーダへの24V給電可(DC24V/0.2A)
拡張I/F x1 生体認証装置との接続をサポート
電気錠制御I/F 1セット
・施解錠制御
・鍵状態監視
・扉状態監視
美和ロック社、ゴール社の各電気錠に対応
・通電解錠(施錠)型電気錠
・瞬時通電解錠(施錠)型電気錠
・モータ式施解錠型
・通電時解錠(施錠)型ストライク錠
・自動ドア(無電圧接点型)
※錠種は、ディップスイッチにより設定
外部システムI/F 接点入力 x4 火災報知器、警報入力、等
接点出力 x2 警報出力、自動ドア制御
認証ID登録件数 最大10,000件
ログ保存件数 最大10,000件
生体認証データ登録件数 最大1,000件(手の甲静脈認証使用時)
スケジュール登録件数 最大1,000件
LED表示 電源 緑色
警報 赤色
開扉 緑色
解錠 緑色
電源 消費電流 AC100[V]/1.0[A](最大)
使用環境 温度 0~40℃
湿度 30~80%(結露なきこと)
設置方法 壁面取り付け(屋内専用)
寸法 247(w)×177(H)×68(D)[mm]
重量 約2.1[kg]

ICカードリーダ・生体認証

ICカードリーダ

ICカードリーダ・・・仕様(XR01A-NF)
通信I/F RS485 x1 通信速度:9600bps
対応カード FeliCa 暗号対応
MIFARE 1K、4K、UltraLightカードに対応
カード読み取り距離 25[mm]を保証
LED表示 状態表示 赤、青、緑の3色発光
電源 消費電流 DC24[V]/0.15[A](最大)
使用環境 温度 0~45℃
湿度 20~80%(結露なきこと)
設置場所 壁面取り付け、または壁への埋め込み(屋内専用)
寸法 70(w)×120(H)×22(D)[mm]
重量 約0.1[kg]
