RoboTrue Laser

5軸レーザーカット用
オフラインプログラム

RoboTrue LaserはCATIAデータとの親和性をアップした5軸レーザーカット用オフラインプログラムです。
迅速な治具板設計で、作業の更なる効率化を可能にします。

製品の特徴

  • 試作加工期間の短縮
  • レーザー加工用板治具作成工数の削減
  • 作業効率を考慮した6つの処理機能
    ①ワーク作成 ②セル構築 ③加工教示
    ④NCデータ作成 ⑤データ管理 ⑥環境設定

RoboTrue laser Version 3

  • 板治具作成機能
  • 読み取り可能CADデータ
    CATIA V5(標準)、ProE、NX、ParaSolid、IGES(標準)、SAT、STEP
  • WindowsXP、7対応(32bit/64bit)

RoboTrue laser Version 3

導入効果

RoboTrue Laser導入により、ケガキ、セルフティーチング作業を無くし、板治具作成やNCデータ作成を大幅に削減することができます。

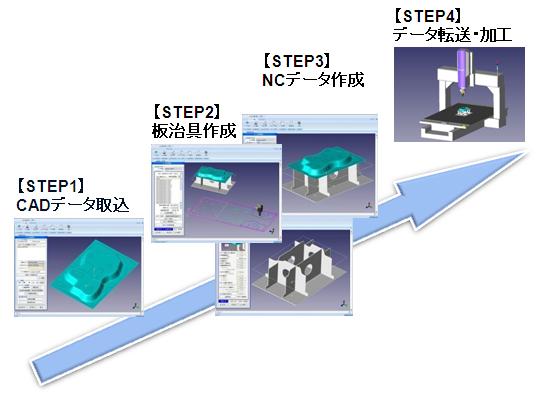

データ変換からNCデータ作成まで一貫した機能を提供します!

  • CADデータ利用で正確なプログラムを生成
  • 面直なノズル姿勢を自動計算し、迅速にプログラミング
  • 迅速な板治具設計で更なる効率化
  • 加工機でのティーチングは不要。稼働率が大幅向上
  • 図面レス化・デジタル化への対応でIT化を推進

キャプチャツール

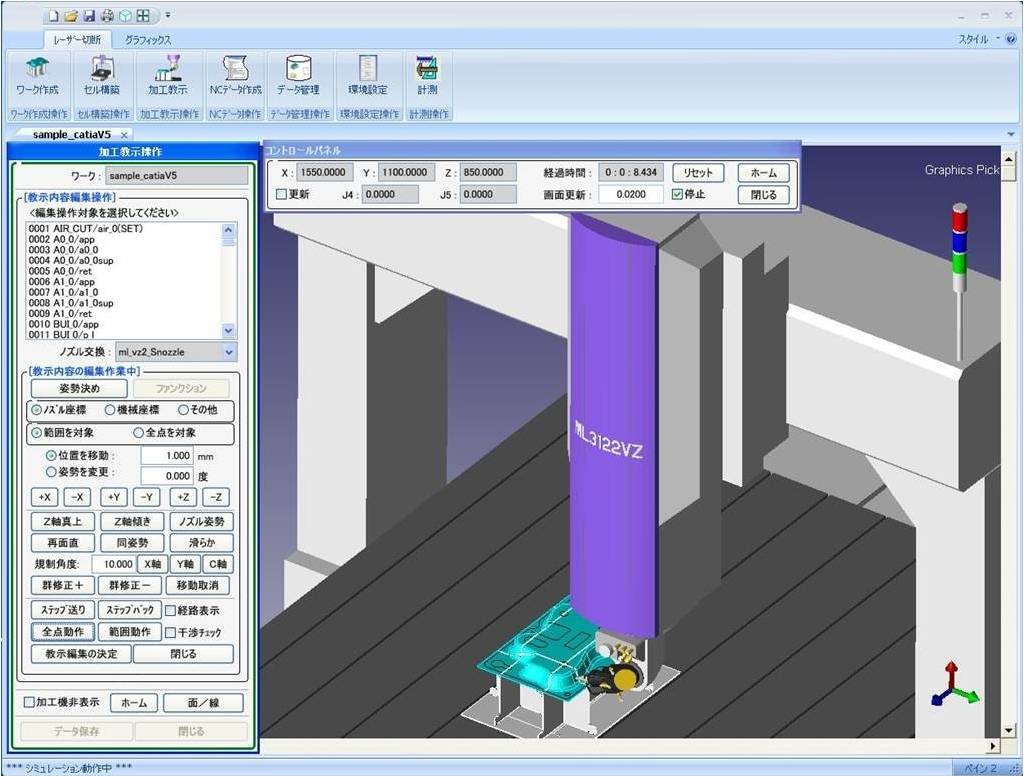

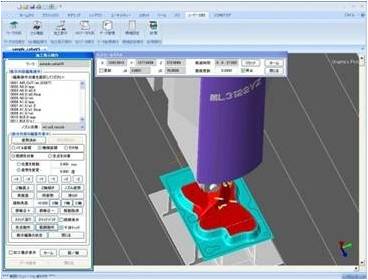

【 干渉確認 】

最適な加工パスをシミュレーションします。

モニタBOX

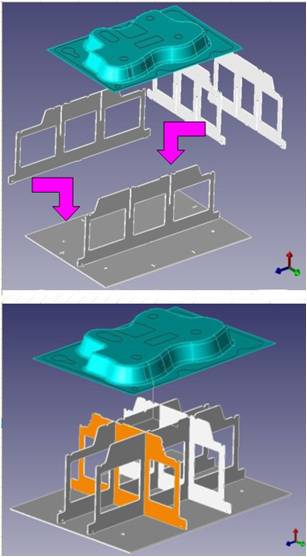

【 板治具設計 】

レーザー加工に最適な板治具を迅速に簡単に作成します。

動作環境

対応プラットフォーム

・動作環境対象OSはMicrosoft Windowsシリーズのみを記載しております。
・Microsoftによるサポート終了製品は動作対象OSとして記載しておりません。

OS エディション
32bit Windows XP Professional Edition ※1,2
Windows Vista Business Edition ※1,2
Ultimate Edition ※1,2
Windows 7 Professional Edition ※2
Ultimate Edition ※2
64bit Windows XP Professional Edition ※1,2
Windows Vista Business Edition ※1,2
Ultimate Edition ※1,2
Windows 7 Professional Edition ※2
Ultimate Edition ※2

※1 Microsoft .NET Framework 3.5SP1のインストールが必要になります。
※2 Microsoft Visual C++ 2008 SP1 再頒布可能パッケージのインストールが必要になります。

ハードウェア要件

CPU Intel® Pentium®4 2GHz以上のIntel®、AMD®のプロセッサ
RAM 4GB以上(推奨)
HDD 5GB以上(推奨) RoboTrue Laserのインストールには2GB以上が必要です。
グラフィックス 3D OpenGLアクセラレーターを持つグラフィック・アダプター
その他 3ボタン・マウス
DVD-ROMドライブ
LANアダプター

※大容量のデータを扱う場合には、CPU、RAM、HDDの要件が高くなることがあります。
※ハードウェアの仕様は予告無しに変更される場合があります。
 詳細につきましては、弊社RoboTrue Laser担当営業までご連絡ください。
